Транзистор H20PR5, IHW20N135R5, IHW20N135R5XKSA1

Транзистор H20PR5, IHW20N135R5, IHW20N135R5XKSA1

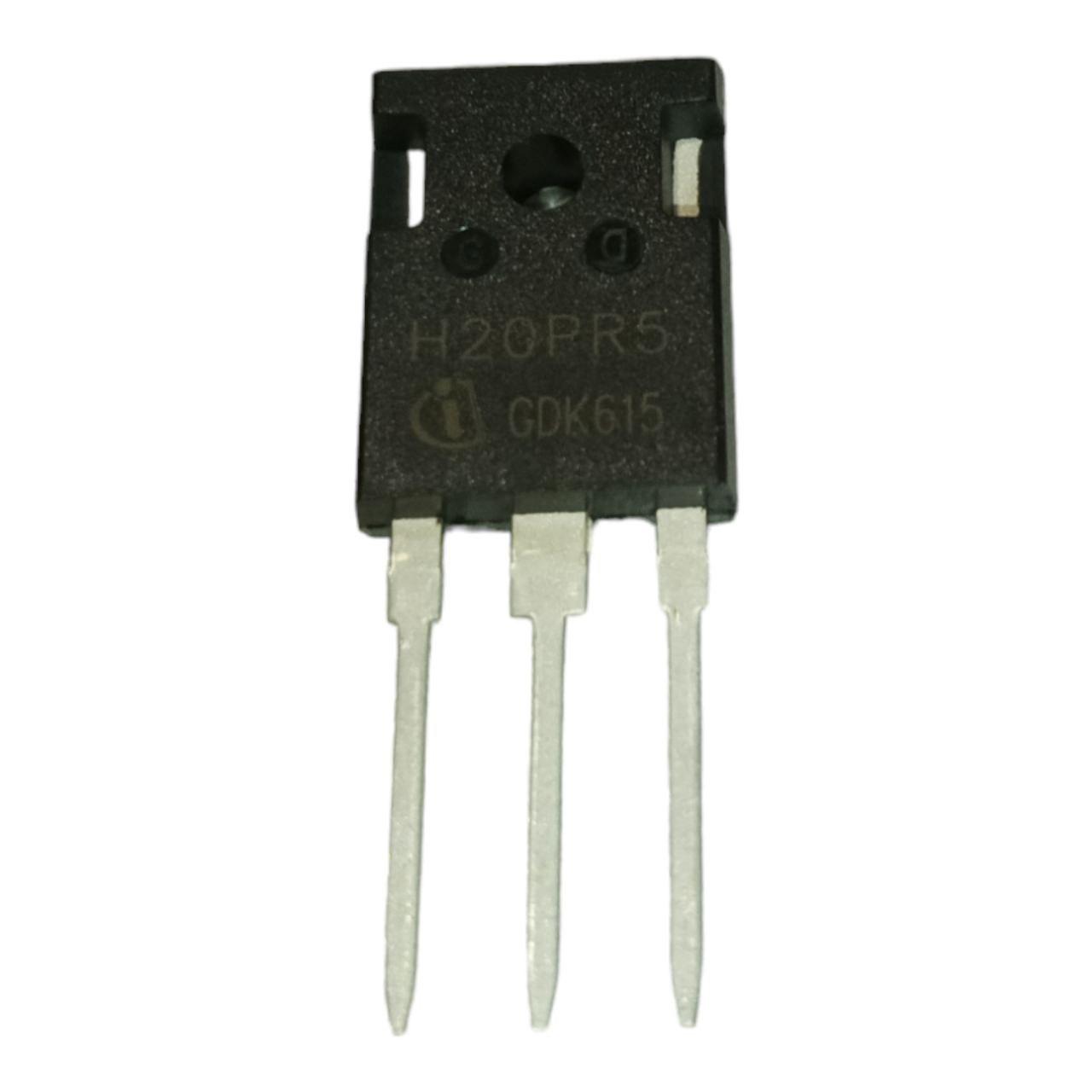

Фото реальне, є кількість

Транзистор оригінальний H20PR5

IHW20N135R5, IHW20N135R5XKSA1 з ізольованим затвором IGBT 1350V 40A 288 Вт з наскрізним отвором PG-TO247-3.
Максимальний робочий струм 40А при t 20ºC
Номінальний робочий струм 20А при t 100ºC
Максимальна робоча напруга 1350V

Найменування: IHW20N120R5

Маркування: H20PR5

Тип керуючого каналу: N-Channel

Максимальна потужність, що розсіюється (Pc): 288

Гранично-допустима напруга колектор-емітер (Uce): 1200

Напруга насичення колектор-емітер (Ucesat): 1.55

Максимально допустима напруга емітер-затвор (Ueg): 20

Максимальний постійний струм колектора Ic): 40

Максимальна температура переходу (Tj): 175

Ємність колектора (Cc), pf: 43

Корпус: TO247

 25-28 Om 1350pF

Транзистор H20PR5 (також часто зустрічається маркування H20PR51) – це потужний біполярний транзистор з ізольованим затвором (IGBT), розроблений для застосування у високочастотних та сильнострумових колах. Він є одним із ключових компонентів у сучасній силовій електроніці, забезпечуючи ефективне керування великими струмами та напругами.

Основні сфери застосування H20PR5:

Завдяки своїм характеристикам, H20PR5 широко використовується в різних пристроях, де потрібна висока швидкодія та здатність комутувати значні потужності:

• Зварювальні інвертори: Є одним з найпоширеніших IGBT у зварювальних апаратах інверторного типу. Відповідає за перетворення постійного струму на змінний високої частоти.
• Джерела безперебійного живлення (ДБЖ / UPS): Застосовується в інверторних блоках для формування вихідної змінної напруги.
• Частотні перетворювачі: Використовується у схемах керування електродвигунами.
• Імпульсні джерела живлення: У складі високоефективних перетворювачів напруги.
• Індукційні плити: У силових ключах для керування індукційним нагрівом.

Технічні характеристики (типові для H20PR5/H20PR51, можуть незначно відрізнятися залежно від виробника):

• Тип транзистора: IGBT (Insulated Gate Bipolar Transistor)
• Корпус: TO-220F (ізольований корпус, зручний для монтажу на радіатор без додаткових ізоляторів)
• Максимальна напруга колектор-емітер (Vce): Зазвичай у діапазоні 600-650 В
• Максимальний струм колектора (Ic): Зазвичай 20 А при 100°C (або 40-50 А при 25°C)
• Низька напруга насичення (Vce(sat)): Забезпечує низькі втрати потужності під час роботи.
• Висока швидкодія: Підходить для високочастотних застосувань.

Ознаки несправності та важливість заміни:

Вихід з ладу транзистора H20PR5 часто призводить до повної відмови пристрою, у якому він встановлений. Типові ознаки несправності включають:

• Відсутність вихідної напруги (в інверторах, ДБЖ).
• Перегорання запобіжників.
• Запах горілого, видимі пошкодження компонента (обвуглювання, здуття).
• Пристрій не вмикається або працює нестабільно.

Під час ремонту електронних пристроїв, де використовується H20PR5, важливо проводити ретельну діагностику всієї силової частини, оскільки вихід з ладу одного компонента може бути наслідком проблем в інших вузлах (наприклад, з драйверами, ланцюгами захисту).

Придбання:

Транзистор H20PR5 (H20PR51) є поширеним компонентом і доступний для придбання в магазинах радіоелектроніки, а також у постачальників електронних компонентів. При покупці рекомендується звертати увагу на:

• Виробника: Обирайте надійних виробників.
• Маркування: Переконайтеся в точному маркуванні H20PR5 або H20PR51.
• Стан: Новий компонент є кращим для забезпечення довгого терміну служби.
