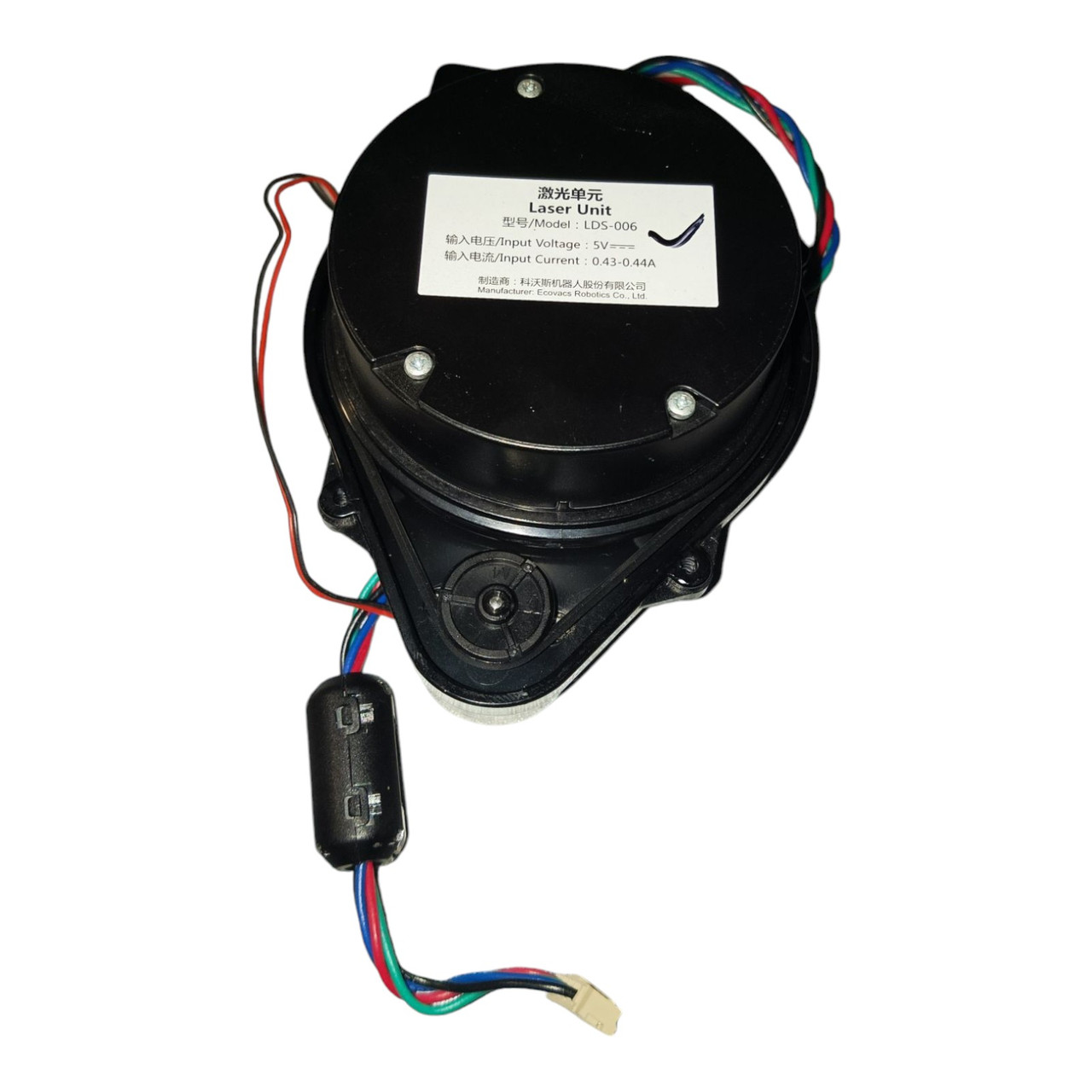

Лазерний датчик відстані лідар LDS-006 для роботів-пилососів ECOVACS Deebot

LDS-006 являє собою компактний та доступний 360-градусний лазерний датчик відстані (лідар), який зазвичай зустрічається в різних моделях роботів-пилососів Ecovacs Deebot. Він відіграє ключову роль у навігації та запобіганні зіткнень робота.

• LDS-006 використовує лазерну триангуляцію для вимірювання відстані до навколишніх об'єктів. Він випромінює лазерний промінь, який відбивається від поверхонь, а датчик вимірює кут відбитого світла для обчислення відстані.
• Він забезпечує 360-градусне сканування навколишнього середовища завдяки обертанню лазера та сенсорної збірки. Це дозволяє роботу-пилососу будувати карту приміщення та ефективно переміщатися.
• Дані датчика використовуються для одночасної локалізації та побудови карти (SLAM), що дозволяє роботу знати своє положення в просторі та планувати маршрут прибирання.
• Він також допомагає у виявленні та об'їзді перешкод, запобігаючи зіткненням робота зі стінами, меблями та іншими предметами.

Основні характеристики та специфікації:

• Тип: 360-градусний обертовий лідарний датчик.
• Лазерна технологія: інфрачервоний лазер.
• Інтерфейс: Зв'язок здійснюється через UART (послідовний порт). Зазвичай має чотири дроти:
• Чорний: GND (земля)
• Червоний: VCC (5 В)
• Синій: UART TX (3.3 В)
• Зелений: UART RX (3.3 В)
• Живлення: Працює від 5 В.
• Мікроконтролер: Вбудований мікроконтролер (ймовірно, серії GD32F) для обробки даних датчика та керування двигуном.
• Обертання: Обертова збірка містить лазер та датчик, а її обертання забезпечується двигуном постійного струму, що керується через ШИМ (PWM).
• Передача даних: Живлення індуктивно передається на обертову частину, а дані відправляються назад на контрольну плату через інфрачервоний світлодіод та приймач.
• Міцність: Розроблений для витримування регулярної роботи робота-пилососа.
• Просте встановлення: Як правило, призначений для відносно простої заміни у сумісних моделях Ecovacs Deebot.

Сумісність:

Датчик LDS-006 сумісний з рядом моделей Ecovacs Deebot:

DE5G (Ozmo 900)

Deebot DE5G.10

DN33

DN 35

DN36

DN39

DN320

DN55

DN56

DN520

DN58

DN65

Лідар LDS-006 є критично важливим компонентом для інтелектуальної навігації пилососів Ecovacs Deebot.

Без працюючого лідарного датчика робот може:

• Мати труднощі з побудовою карти приміщення.
• Неефективно планувати маршрути прибирання.
• Часто стикатися з перешкодами.
• Потенційно губитися або застрягати.

Таким чином, LDS-006 являє собою економічний та широко використовуваний 360-градусний лазерний датчик відстані, який забезпечує функції інтелектуальної навігації та запобігання зіткнень багатьох роботів-пилососів Ecovacs Deebot.
